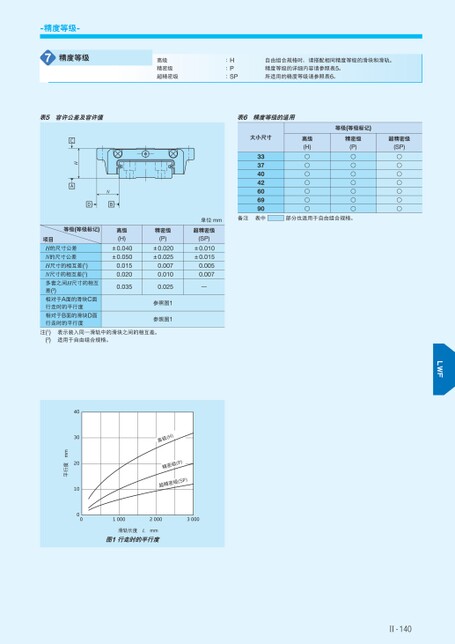

LWF-精度等级-7精度等级表5容许公差及容许值CHANBD高级精密级超精密级:H:P:SP自由组合规格时,请搭配相同精度等级的滑块和滑轨。精度等级的详细内容请参照表5。所适用的精度等级请参照表6。表6精度等级的适用大小尺寸33374042606990等级(等级标记)精密级(P)超精密级(SP)○○○○○○○○○○○○○○高级(H)○○○○○○○单位mm备注表中部分也适用于自由组合规格。超精密级(SP)±0.010±0.0150.0050.007—高级(H)±0.040±0.0500.0150.0200.035等级(等级标记)项目H的尺寸公差N的尺寸公差H尺寸的相互差(1)N尺寸的相互差(1)多套之间H尺寸的相互差(2)相对于A面的滑块C面行走时的平行度相对于B面的滑块D面行走时的平行度精密级(P)±0.020±0.0250.0070.0100.025参照图1参照图1注(1)(2)表示装入同一滑轨中的滑块之间的相互差。适用于自由组合规格。)H(级)高H(、级级高通普精密级(P)密级(P)超精密级(S超精密级(SP)P)100020003000滑轨长度Lmm图1行走时的平行度Ⅱ-1404030201000平行度mm
| <
|
> |
>>
