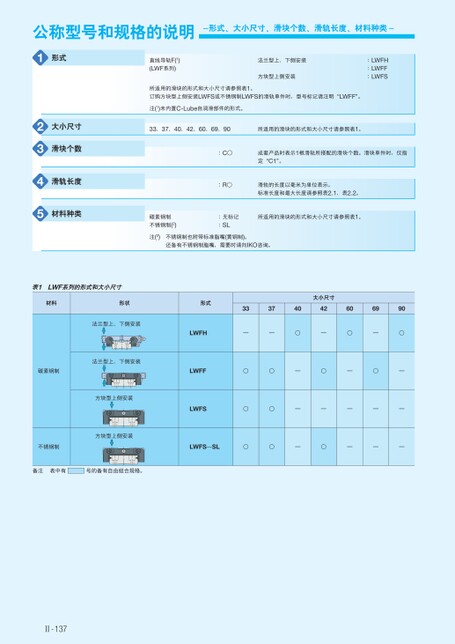

公称型号和规格的说明-形式、大小尺寸、滑块个数、滑轨长度、材料种类-1形式2345大小尺寸滑块个数滑轨长度材料种类直线导轨F(1)(LWF系列)法兰型上、下侧安装方块型上侧安装:LWFH:LWFF:LWFS所适用的滑块的形式和大小尺寸请参照表1。订购方块型上侧安装LWFS或不锈钢制LWFS的滑轨单件时,型号标记请注明“LWFF”。注(1)未内置C-Lube自润滑部件的形式。33、37、40、42、60、69、90所适用的滑块的形式和大小尺寸请参照表1。:C○:R○成套产品时表示1根滑轨所搭配的滑块个数。滑块单件时,仅指定“C1”。滑轨的长度以毫米为单位表示。标准长度和最大长度请参照表2.1、表2.2。碳素钢制不锈钢制(2):无标记:SL所适用的滑块的形式和大小尺寸请参照表1。注(2)不锈钢制也附带标准脂嘴(黄铜制)。还备有不锈钢制脂嘴,需要时请向IKO咨询。表1LWF系列的形式和大小尺寸材料形状形式法兰型上、下侧安装LWFHLWFFLWFS法兰型上、下侧安装碳素钢制方块型上侧安装方块型上侧安装33374042606990大小尺寸——○—○—○○○—○—○—○○—————不锈钢制LWFS…SL○○—○———备注表中有号的备有自由组合规格。Ⅱ-137
| <
|
> |
>>
