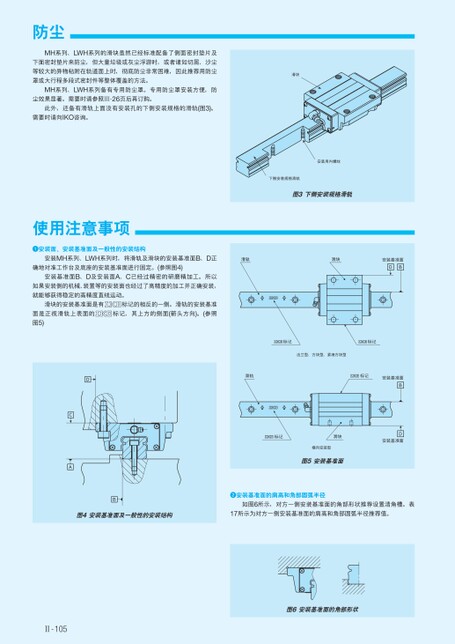

防尘MH系列、LWH系列的滑块虽然已经标准配备了侧面密封垫片及下面密封垫片来防尘,但大量垃圾或灰尘浮游时,或者诸如切屑、沙尘等较大的异物粘附在轨道面上时,彻底防尘非常困难,因此推荐用防尘罩或大行程多段式密封件等整体覆盖的方法。MH系列、LWH系列备有专用防尘罩。专用防尘罩安装方便,防尘效果显著。需要时请参照Ⅲ-26页后再订购。此外,还备有滑轨上面没有安装孔的下侧安装规格的滑轨(图3)。需要时请向IKO咨询。使用注意事项安装面、安装基准面及一般性的安装结构安装MH系列、LWH系列时,将滑轨及滑块的安装基准面B、D正滑轨确地对准工作台及底座的安装基准面进行固定。(参照图4)安装基准面B、D及安装面A、C已经过精密的研磨精加工。所以如果安装侧的机械、装置等的安装面也经过了高精度的加工并正确安装,就能够获得稳定的高精度直线运动。滑块的安装基准面是有面是正视滑轨上表面的图5)标记的相反的一侧。滑轨的安装基准标记,其上方的侧面(箭头方向)。(参照滑块安装用内螺纹下侧安装规格滑轨图3下侧安装规格滑轨滑块安装基准面DBD滑轨标记安装基准面标记标记法兰型、方块型、紧凑方块型BD安装基准面标记滑块横向安装型图5安装基准面B图4安装基准面及一般性的安装结构安装基准面的肩高和角部圆弧半径如图6所示,对方一侧安装基准面的角部形状推荐设置清角槽。表17所示为对方一侧安装基准面的肩高和角部圆弧半径推荐值。图6安装基准面的角部形状CAⅡ-105
| <
|
> |
>>
