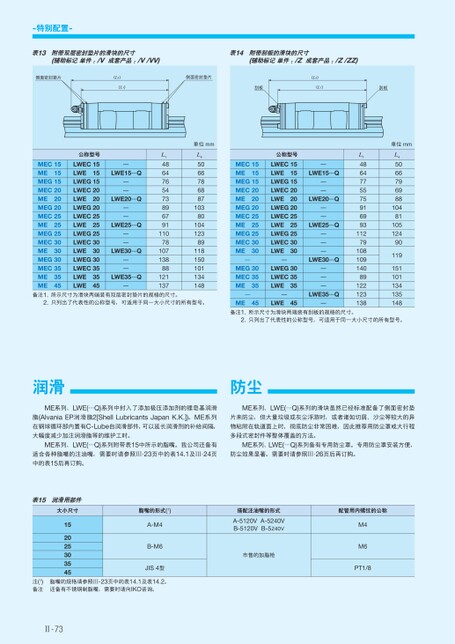

-特别配置-表13附带双层密封垫片的滑块的尺寸(辅助标记单件:/V成套产品:/V/VV)表14附带刮板的滑块的尺寸(辅助标记单件:/Z成套产品:/Z/ZZ)侧面密封垫片(L4)(L1)侧面密封垫片刮板(L4)(L1)刮板单位mm单位mmMEC15ME15MEG15MEC20ME20MEG20MEC25ME25MEG25MEC30ME30MEG30MEC3535MEME45公称型号LWEC15LWE15LWEG15LWEC20LWE20LWEG20LWEC25LWE25LWEG25LWEC30LWE30LWEG30LWEC3535LWELWE45—LWE15…Q——LWE20…Q——LWE25…Q——LWE30…Q——LWE35…Q—L148647654738967911107810713888121137L450667868871038010412389118150101134148备注1.所示尺寸为滑块两端装有双层密封垫片的规格的尺寸。2.只列出了代表性的公称型号,可适用于同一大小尺寸的所有型号。MEC15ME15MEG15MEC20ME20MEG20MEC25ME25MEG25MEC30ME30—MEG30MEC35ME35—ME45公称型号LWEC15LWE15LWEG15LWEC20LWE20LWEG20LWEC25LWE25LWEG25LWEC30LWE30—LWEG30LWEC35LWE35—LWE45—LWE15…Q——LWE20…Q——LWE25…Q———LWE30…Q———LWE35…Q—L148647755759169931127910810914089122123138L450667969881048110512490119151101134135148备注1.所示尺寸为滑块两端装有刮板的规格的尺寸。2.只列出了代表性的公称型号,可适用于同一大小尺寸的所有型号。润滑防尘ME系列、LWE(…Q)系列中封入了添加极压添加剂的锂皂基润滑脂(AlvaniaEP润滑脂2[ShellLubricantsJapanK.K.])。ME系列在钢球循环部内置有C-Lube自润滑部件,可以延长润滑剂的补给间隔,大幅度减少加注润滑脂等的维护工时。ME系列、LWE(…Q)系列附带表15中所示的脂嘴。我公司还备有适合各种脂嘴的注油嘴,需要时请参照Ⅲ-23页中的表14.1及Ⅲ-24页中的表15后再订购。ME系列、LWE(…Q)系列的滑块虽然已经标准配备了侧面密封垫片来防尘,但大量垃圾或灰尘浮游时,或者诸如切屑、沙尘等较大的异物粘附在轨道面上时,彻底防尘非常困难,因此推荐用防尘罩或大行程多段式密封件等整体覆盖的方法。ME系列、LWE(…Q)系列备有专用防尘罩。专用防尘罩安装方便,防尘效果显著。需要时请参照Ⅲ-26页后再订购。表15润滑用部件大小尺寸152025303545脂嘴的形式(1)A-M4B-M6JIS4型搭配注油嘴的形式A-5120VA-5240VB-5120VB-5240V市售的加脂枪配管用内螺纹的公称M4M6PT1/8注(1)备注脂嘴的规格请参照Ⅲ-23页中的表14.1及表14.2。还备有不锈钢制脂嘴,需要时请向IKO咨询。Ⅱ-73
| <
|
> |
>>
