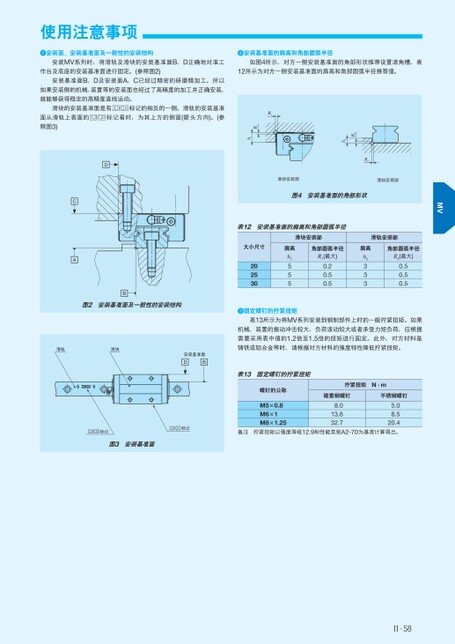

使用注意事项安装面、安装基准面及一般性的安装结构安装基准面的肩高和角部圆弧半径安装MV系列时,将滑轨及滑块的安装基准面B、D正确地对准工如图4所示,对方一侧安装基准面的角部形状推荐设置清角槽。表作台及底座的安装基准面进行固定。(参照图2)12所示为对方一侧安装基准面的肩高和角部圆弧半径推荐值。安装基准面B、D及安装面A、C已经过精密的研磨精加工。所以如果安装侧的机械、装置等的安装面也经过了高精度的加工并正确安装,就能够获得稳定的高精度直线运动。R2R2h2滑块安装部滑轨安装部图4安装基准面的角部形状R1R1h1表12安装基准面的肩高和角部圆弧半径滑块安装部滑轨安装部大小尺寸肩高角部圆弧半径肩高角部圆弧半径202530h1555R1(最大)0.20.50.5h2333R2(最大)0.50.50.5固定螺钉的拧紧扭矩表13所示为将MV系列安装到钢制部件上时的一般拧紧扭矩。如果机械、装置的振动冲击较大、负荷波动较大或者承受力矩负荷,应根据需要采用表中值的1.2倍至1.5倍的扭矩进行固定。此外,对方材料是铸铁或铝合金等时,请根据对方材料的强度特性降低拧紧扭矩。表13固定螺钉的拧紧扭矩螺钉的公称拧紧扭矩N·m碳素钢螺钉不锈钢螺钉滑块的安装基准面是有标记的相反的一侧。滑轨的安装基准标记看时,为其上方的侧面(箭头方向)。(参面从滑轨上表面的照图3)DCAB图2安装基准面及一般性的安装结构滑轨滑块安装基准面DB标记图3安装基准面标记备注M5×0.8M6×1M8×1.255.08.520.4拧紧扭矩以强度等级12.9和性能类别A2-70为基准计算得出。8.013.632.7Ⅱ-58
| <
|
> |
>>
