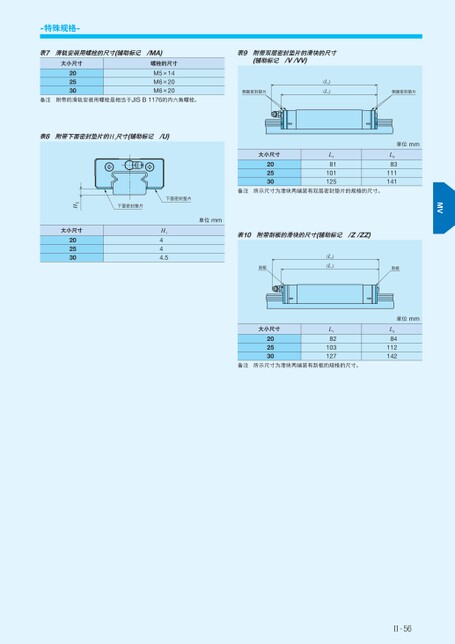

Ⅱ-56表9附带双层密封垫片的滑块的尺寸(辅助标记/V/VV)侧面密封垫片大小尺寸202530(L4)(L1)L181101125备注所示尺寸为滑块两端装有双层密封垫片的规格的尺寸。表10附带刮板的滑块的尺寸(辅助标记/Z/ZZ)刮板大小尺寸202530(L4)(L1)L182103127备注所示尺寸为滑块两端装有刮板的规格的尺寸。侧面密封垫片单位mmL483111141刮板单位mmL484112142-特殊规格-表7滑轨安装用螺栓的尺寸(辅助标记/MA)大小尺寸202530螺栓的尺寸M5×14M6×20M6×20备注附带的滑轨安装用螺栓是相当于JISB1176的内六角螺栓。表8附带下面密封垫片的H1尺寸(辅助标记/U)大小尺寸202530单位mmH1444.5下面密封垫片下面密封垫片H1
| <
|
> |
>>
