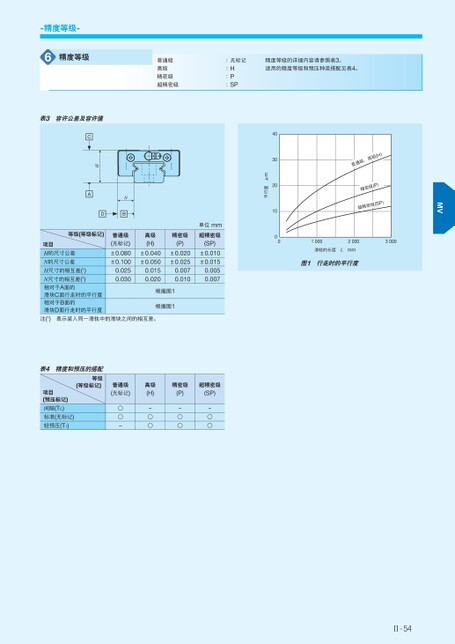

)H级(高、级通普精密级()P超精密级()PS100020003000滑轨的长度Lmm图1行走时的平行度4030201000平行度μmⅡ-54普通级高级精密级超精密级:无标记:H:P:SP精度等级的详细内容请参照表3。适用的精度等级和预压种类搭配见表4。-精度等级-6精度等级表3容许公差及容许值CAHNBD等级(等级标记)项目H的尺寸公差N的尺寸公差H尺寸的相互差(1)N尺寸的相互差(1)相对于A面的滑块C面行走时的平行度相对于B面的滑块D面行走时的平行度单位mm普通级(无标记)±0.080±0.1000.0250.030高级(H)±0.040±0.0500.0150.020精密级超精密级(P)±0.020±0.0250.0070.010(SP)±0.010±0.0150.0050.007根据图1根据图1注(1)表示装入同一滑轨中的滑块之间的相互差。表4精度和预压的搭配等级(等级标记)项目(预压标记)间隙(TC)标准(无标记)轻预压(T1)普通级(无标记)高级(H)○○--○○精密级超精密级(P)-○○(SP)-○○
| <
|
> |
>>
