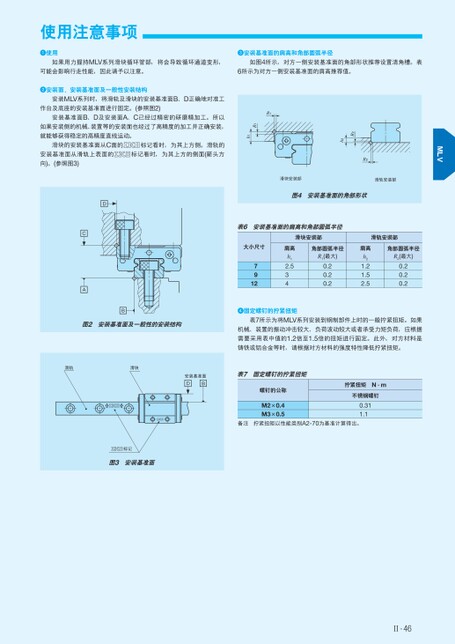

Ⅱ-46使用注意事项使用安装基准面的肩高和角部圆弧半径如果用力握持MLV系列滑块循环管部,将会导致循环通道变形,如图4所示,对方一侧安装基准面的角部形状推荐设置清角槽。表可能会影响行走性能,因此请予以注意。6所示为对方一侧安装基准面的肩高推荐值。R₂R₂h₂滑块安装部滑轨安装部图4安装基准面的角部形状R₁R₁h₁安装面、安装基准面及一般性安装结构安装MLV系列时,将滑轨及滑块的安装基准面B、D正确地对准工作台及底座的安装基准面进行固定。(参照图2)安装基准面B、D及安装面A、C已经过精密的研磨精加工。所以如果安装侧的机械、装置等的安装面也经过了高精度的加工并正确安装,就能够获得稳定的高精度直线运动。滑块的安装基准面从C面的安装基准面从滑轨上表面的向)。(参照图3)标记看时,为其上方侧。滑轨的标记看时,为其上方的侧面(箭头方DCA表6安装基准面的肩高和角部圆弧半径大小尺寸7912滑块安装部滑轨安装部肩高h12.534角部圆弧半径R1(最大)0.20.20.2肩高h21.21.52.5角部圆弧半径R2(最大)0.20.20.2B固定螺钉的拧紧扭矩图2安装基准面及一般性的安装结构表7所示为将MLV系列安装到钢制部件上时的一般拧紧扭矩。如果机械、装置的振动冲击较大、负荷波动较大或者承受力矩负荷,应根据需要采用表中值的1.2倍至1.5倍的扭矩进行固定。此外,对方材料是铸铁或铝合金等时,请根据对方材料的强度特性降低拧紧扭矩。滑轨滑块安装基准面DB表7固定螺钉的拧紧扭矩螺钉的公称M2×0.4M3×0.5拧紧扭矩N·m不锈钢螺钉0.311.1备注拧紧扭矩以性能类别A2-70为基准计算得出。标记图3安装基准面
| <
|
> |
>>
