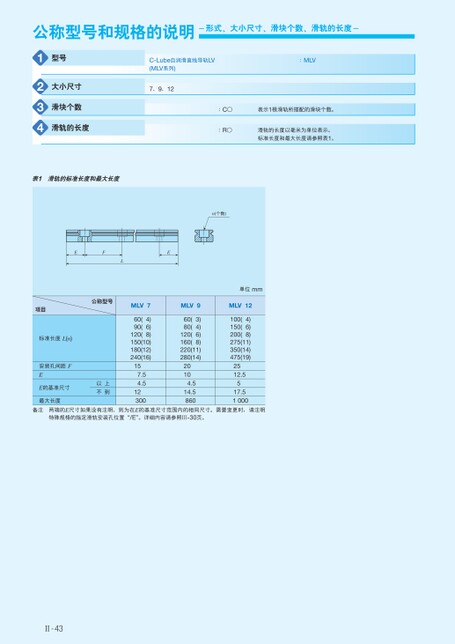

公称型号和规格的说明-形式、大小尺寸、滑块个数、滑轨的长度-1234型号大小尺寸滑块个数滑轨的长度表1滑轨的标准长度和最大长度C-Lube自润滑直线导轨LV(MLV系列)7、9、12:MLV:C○:R○表示1根滑轨所搭配的滑块个数。滑轨的长度以毫米为单位表示。标准长度和最大长度请参照表1。n(个数)EFEL项目公称型号标准长度L(n)安装孔间距FEE的基准尺寸最大长度以上不到MLV74)60(6)90(120(8)150(10)180(12)240(16)157.54.512300MLV93)60(4)80(6)120(160(8)220(11)280(14)20104.514.5860单位mmMLV124)100(6)150(200(8)275(11)350(14)475(19)2512.5517.51000备注两端的E尺寸如果没有注明,则为在E的基准尺寸范围内的相同尺寸。需要变更时,请注明特殊规格的指定滑轨安装孔位置“/E”。详细内容请参照Ⅲ-30页。Ⅱ-43
| <
|
> |
>>
