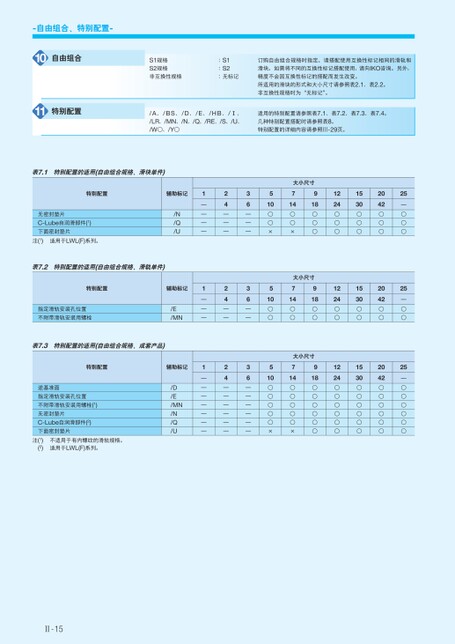

-自由组合、特别配置-10自由组合11特别配置S1规格S2规格非互换性规格:S1:S2:无标记订购自由组合规格时指定。请搭配使用互换性标记相同的滑轨和滑块。如需将不同的互换性标记搭配使用,请向IKO咨询。另外,精度不会因互换性标记的搭配而发生改变。所适用的滑块的形式和大小尺寸请参照表2.1、表2.2。非互换性规格时为“无标记”。/A、/BS、/D、/E、/HB、/1、/LR、/MN、/N、/Q、/RE、/S、/U、/W○、/Y○适用的特别配置请参照表7.1、表7.2、表7.3、表7.4。几种特别配置搭配时请参照表8。特别配置的详细内容请参照Ⅲ-29页。表7.1特别配置的适用(自由组合规格、滑块单件)特别配置辅助标记无密封垫片C-Lube自润滑部件(1)下面密封垫片注(1)适用于LWL(F)系列。/N/Q/U表7.2特别配置的适用(自由组合规格、滑轨单件)特别配置辅助标记指定滑轨安装孔位置不附带滑轨安装用螺栓/E/MN表7.3特别配置的适用(自由组合规格、成套产品)特别配置辅助标记逆基准面指定滑轨安装孔位置不附带滑轨安装用螺栓(1)无密封垫片C-Lube自润滑部件(2)下面密封垫片注(1)(2)不适用于有内螺纹的滑轨规格。适用于LWL(F)系列。/D/E/MN/N/Q/U1————1———1———————24———24——24——————36———36——36——————510○○×510○○510○○○○○×大小尺寸714○○×918○○○大小尺寸714○○918○○大小尺寸714○○○○○×918○○○○○○1224○○○1224○○1224○○○○○○1530○○○1530○○1530○○○○○○2042○○○2042○○2042○○○○○○25—○○○25—○○25—○○○○○○Ⅱ-15
| <
|
> |
>>
