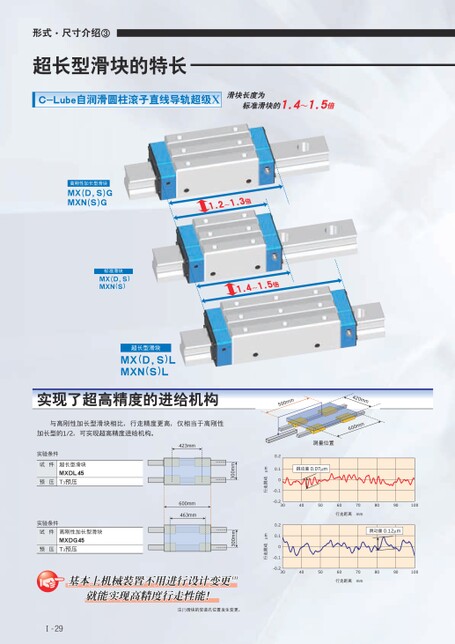

形式·尺寸介绍③超长型滑块的特长C-Lube自润滑圆柱滚子直线导轨超级X滑块长度为标准滑块的1.4～1.5倍高刚性加长型滑块MX(D,S)GMXN(S)G1.3～倍1.2标准滑块MX(D,S)MXN(S)1～.5倍1.4420mmmm006测量位置跳动量0.07µm405060708090100行走距离mm跳动量0.12µm405060708090100行走距离mm超长型滑块MX(D,S)LMXN(S)L实现了超高精度的进给机构mm005与高刚性加长型滑块相比,行走精度更高,仅相当于高刚性加长型的1/2,可实现超高精度进给机构。0.20.10-0.1-0.2300.20.10-0.1-0.230行走跳动µm行走跳动µm300mm300mm423mm600mm463mm实验条件试件超长型滑块MXDL45预压T3预压实验条件试件高刚性加长型滑块MXDG45预压T3预压基本上机械装置不用进行设计变更(1)就能实现高精度行走性能!注(1)滑块的安装孔位置发生变更。Ⅰ-29
| <
|
> |
>>
