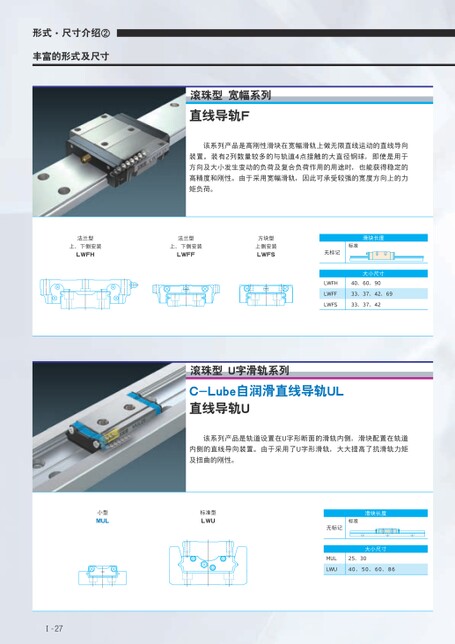

形式·尺寸介绍②丰富的形式及尺寸滚珠型宽幅系列直线导轨F该系列产品是高刚性滑块在宽幅滑轨上做无限直线运动的直线导向装置。装有2列数量较多的与轨道4点接触的大直径钢球,即使是用于方向及大小发生变动的负荷及复合负荷作用的用途时,也能获得稳定的高精度和刚性。由于采用宽幅滑轨,因此可承受较强的宽度方向上的力矩负荷。法兰型上、下侧安装LWFH法兰型上、下侧安装LWFF方块型上侧安装LWFS滑块长度标准无标记大小尺寸LWFH40、60、90LWFF33、37、42、69LWFS33、37、42滚珠型U字滑轨系列C-Lube自润滑直线导轨UL直线导轨U该系列产品是轨道设置在U字形断面的滑轨内侧,滑块配置在轨道内侧的直线导向装置。由于采用了U字形滑轨,大大提高了抗滑轨力矩及扭曲的刚性。小型MUL标准型LWU滑块长度标准无标记大小尺寸25、3040、50、60、86MULLWUⅠ-27
| <
|
> |
>>
