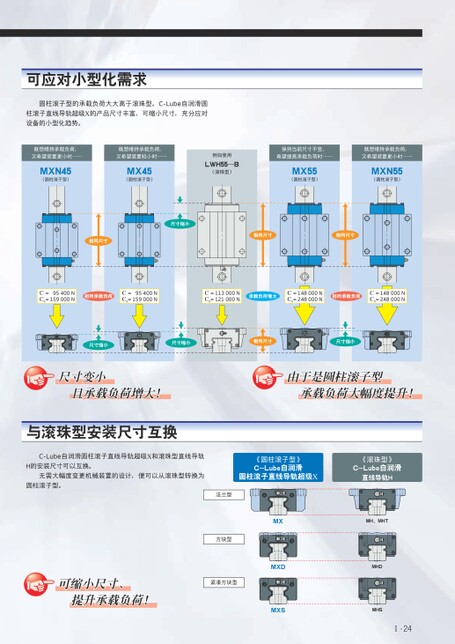

可应对小型化需求圆柱滚子型的承载负荷大大高于滚珠型。C-Lube自润滑圆柱滚子直线导轨超级X的产品尺寸丰富,可缩小尺寸,充分应对设备的小型化趋势。既想维持承载负荷,又希望装置更小时⋯⋯既想维持承载负荷,又希望装置较小时⋯⋯MXN45〈圆柱滚子型〉MX45〈圆柱滚子型〉例如使用LWH55⋯B〈滚珠型〉保持当前尺寸不变,希望提高承载负荷时⋯⋯既想维持承载负荷,又希望装置更小时⋯⋯MX55〈圆柱滚子型〉MXN55〈圆柱滚子型〉尺寸缩小相同尺寸相同尺寸相同尺寸95400NC=C0=159000N相同承载负荷95400NC=C0=159000NC=113000NC0=121000N承载负荷增大C=148000NC0=248000N相同承载负荷C=148000NC0=248000N尺寸缩小尺寸缩小相同尺寸尺寸缩小尺寸变小且承载负荷增大!由于是圆柱滚子型承载负荷大幅度提升!与滚珠型安装尺寸互换C-Lube自润滑圆柱滚子直线导轨超级X和滚珠型直线导轨H的安装尺寸可以互换。无需大幅度变更机械装置的设计,便可以从滚珠型转换为圆柱滚子型。《圆柱滚子型》C-Lube自润滑圆柱滚子直线导轨超级X《滚珠型》C-Lube自润滑直线导轨H法兰型方块型紧凑方块型MXMXDMXSMH,MHTMHDMHSⅠ-24可缩小尺寸、提升承载负荷!
| <
|
> |
>>
